Ферма прямая 387х342, треугольное сечение, длина 1,5 м

Артикул: RS-TC-T40L150

Категория ферм:

Прямые

Длина фермы, мм:

1500

Серия ферм:

TC-T40

Сечение:

Треугольное

Тип соединения:

Коннекторное

Материал:

Алюминий

Основная труба:

ø48х3

Раскосы:

ø20х2

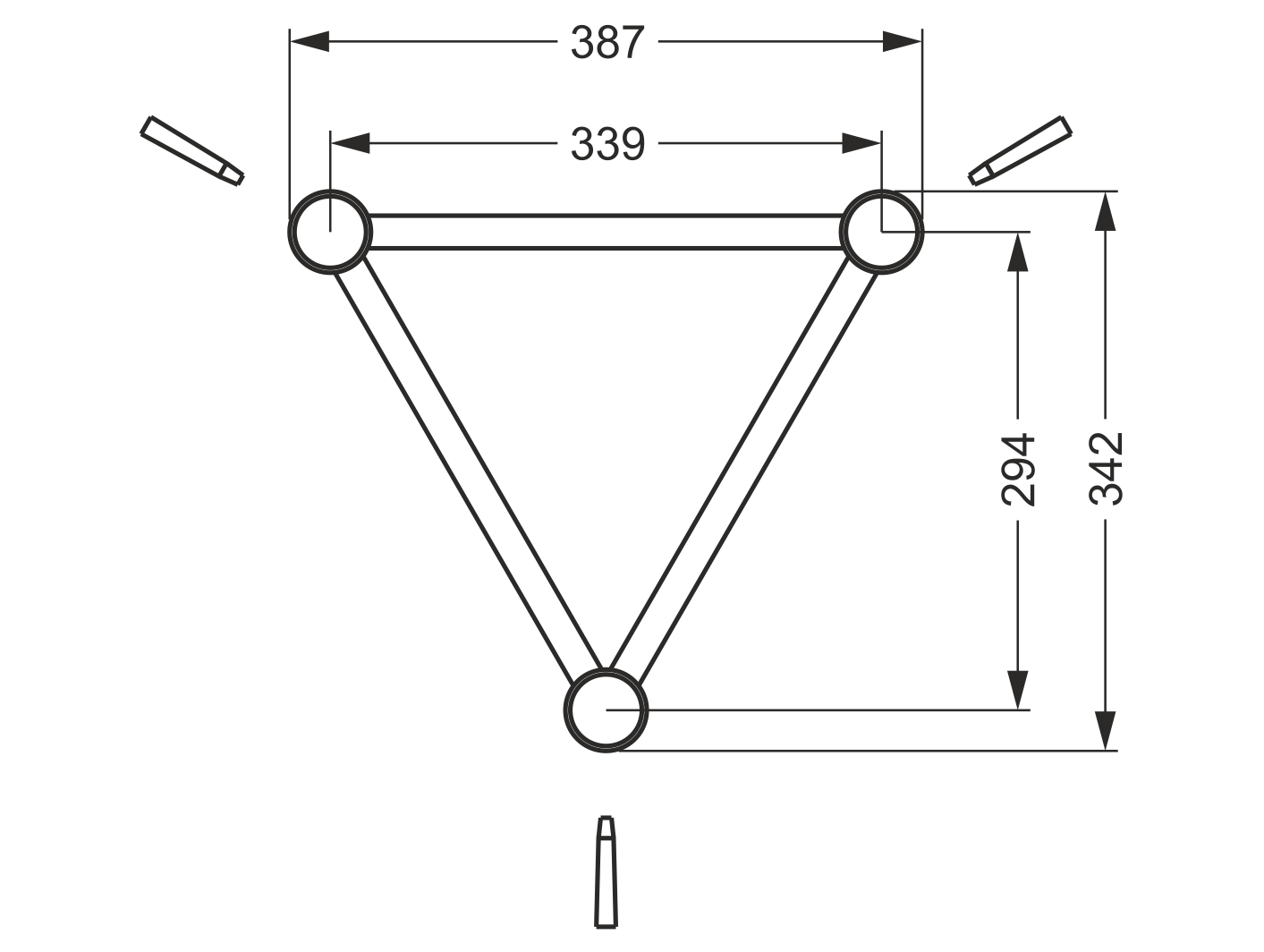

Габаритные размеры:

387х342

(в сечении)

Межосевые размеры:

339

Габариты, (мм): 1500x387x342

Вес, кг: 7.9

Цена: 16200 ₽

Описание

Длина фермы:

Нагрузки:

Равномерно распределенная
Центральная точечная
2-ух точечная
3-ех точечная
4-ех точечная


	Равномерно распределенная нагрузка		Центральная точечная нагрузка		2-ух точечная	3-ёх точечная	4-ёх точечная
Длина	UDL	Прогиб	CPL	Прогиб	TPL	QPL	FPL
m	кг/м	мм	кг	мм	кг	кг	кг
2	1059,0	3	1718,9	2	1059,0	704,4	529,5
3	704,4	6	1141,9	5	856,4	571,0	474,0
4	426,1	10	852,3	8	639,2	426,1	353,7
5	271,0	16	677,5	13	508,1	338,8	281,2
6	186,7	23	560,2	18	420,1	280,1	232,5
7	135,9	31	475,7	25	356,7	237,9	197,4
8	102,9	41	411,7	33	308,8	205,8	170,9
9	80,4	51	361,4	41	271,1	180,8	150,0
10	64,1	63	320,7	51	240,6	160,4	133,2
11	52,2	77	287,0	61	215,2	143,5	119,1
12	43,1	91	258,5	73	193,8	129,2	107,2
13	36,0	107	234,0	86	175,5	117,0	97,2
14	30,3	124	212,6	100	159,5	106,4	88,2
15	25,8	143	193,8	114	145,3	97,0	80,4
16	22,2	162	177,0	130	132,8	88,5	73,4
17	19,1	183	162,0	147	121,5	81,0	67,2
18	16,5	206	148,3	165	111,3	74,2	61,5
19	14,3	229	135,8	183	101,9	68,0	56,4
20	12,5	254	124,4	203	93,3	62,2	51,6
