Ферма прямая 287х255, треугольное сечение, длина 2,5 м

Артикул: RS-TC-T30L250

Категория ферм:

Прямые

Длина фермы, мм:

2500

Серия ферм:

TC-T30

Сечение:

Треугольное

Тип соединения:

Коннекторное

Материал:

Алюминий

Основная труба:

ø48х3

Раскосы:

ø16х2

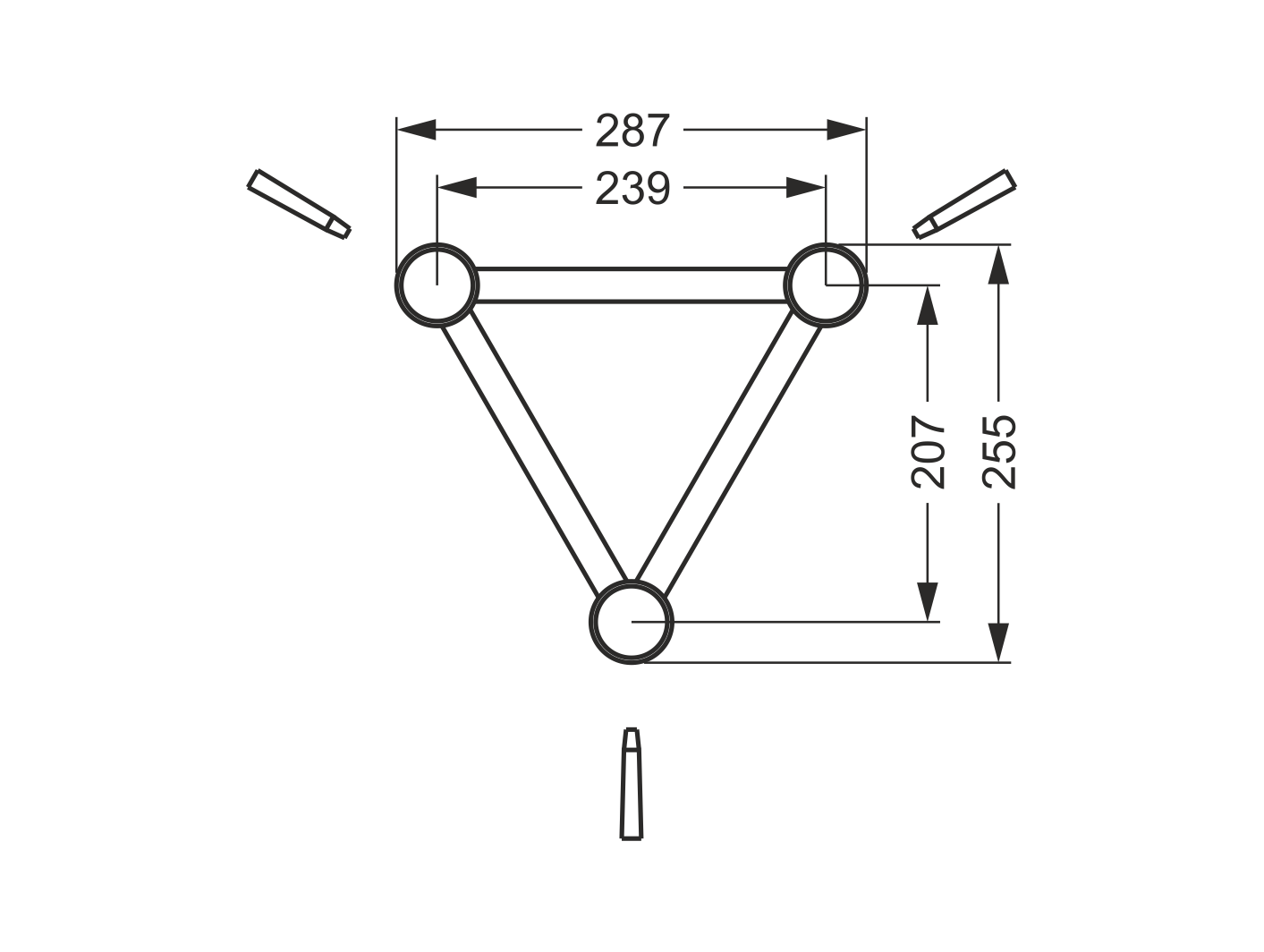

Габаритные размеры:

287x255

(в сечении)

Межосевые размеры:

239

Габариты, (мм): 2500x287x255

Вес, кг: 11.4

Цена: 20650 ₽

Описание

Длина фермы:

Нагрузки:

Равномерно распределенная
Центральная точечная
2-ух точечная
3-ех точечная
4-ех точечная


	Равномерно распределенная нагрузка		Центральная точечная нагрузка		2-ух точечная	3-ёх точечная	4-ёх точечная
Длина	UDL	Прогиб	CPL	Прогиб	TPL	QPL	FPL
m	кг/м	мм	кг	мм	кг	кг	кг
1	1650,0	1	1650,0	1	825,0	549,2	412,5
2	822,6	4	1208,8	3	822,6	546,8	411,3
3	534,6	8	801,9	6	601,4	401,0	332,8
4	298,7	14	597,2	11	447,9	298,7	247,9
5	189,4	22	473,5	18	355,1	236,7	196,5
6	130,1	32	390,1	26	292,6	195,1	162,0
7	94,3	44	330,0	35	247,5	165,0	136,9
8	71,0	57	284,3	46	213,1	142,1	118,0
9	55,1	72	248,1	58	186,0	124,0	103,0
10	43,8	89	218,7	71	164,1	109,3	90,8
11	35,3	108	194,3	86	145,7	97,2	80,6
12	28,9	128	173,5	103	130,1	86,8	72,0
13	23,9	150	155,5	120	116,6	77,8	64,5
14	20,0	174	139,8	140	104,8	69,9	58,0
15	16,8	200	125,9	160	94,4	62,9	52,2
16	14,2	228	113,3	182	85,0	56,6	47,0
