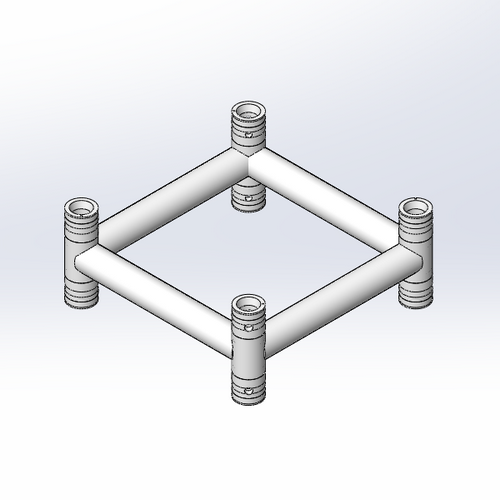

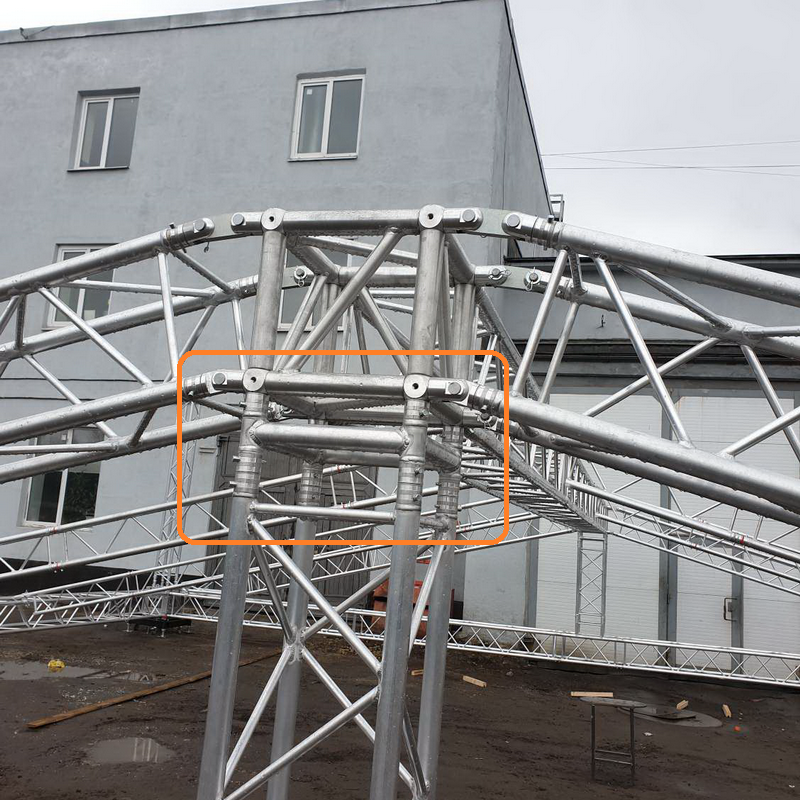

Ферма прямая 387х387, квадратное сечение, длина 161мм. Используется для компенсации высоты в коньке крыши ССК12х10

Артикул: RS-TC-Q40L016

Категория ферм:

Прямые

Длина фермы, мм:

161

Серия ферм:

TC-Q40

Сечение:

Квадратное

Тип соединения:

Коннекторное

Материал:

Алюминий

Основная труба:

ø48х3

Габаритные размеры:

387x387

(в сечении)

Межосевые размеры:

339x339

Габариты, (мм): 161x387x387

Цена: 9200 ₽

Описание

Длина фермы:

Нагрузки:

Равномерно распределенная
Центральная точечная
2-ух точечная
3-ех точечная
4-ех точечная


			Максимально допустимые точечные нагрузки
	Равномерно распределенная нагрузка		Центральная точечная нагрузка		2-ёх точечная	3-ёх точечная	4-ёх точечная
Длина	UDL	Прогиб	CPL	Прогиб	TPL	QPL	FPL
м	кг/м	мм	кг	мм	кг	кг	кг
2	1221,8	3	2443,5	2	1221,8	812,3	610,8
3	812,3	7	2436,9	5	1218,4	809,0	609,2
4	607,6	12	1974,3	9	1215,2	805,6	607,6
5	484,7	18	1573,4	15	1180,1	786,7	606,0
6	402,8	27	1305,1	21	978,9	652,6	541,6
7	317,9	36	1112,5	29	834,4	556,3	461,7
8	241,8	47	967,3	38	725,5	483,6	401,4
9	189,7	60	853,5	48	640,1	426,8	354,2
10	152,4	74	761,9	59	571,4	380,9	316,2
11	124,8	89	686,3	71	514,8	343,2	284,8
12	103,8	106	622,8	85	467,0	311,4	258,4
13	87,5	125	568,5	100	426,3	284,3	236,0
14	74,5	144	521,5	116	391,1	260,7	216,4
15	64,0	166	480,3	133	360,3	240,2	199,3
16	55,5	189	443,9	151	332,9	222,0	184,2
17	48,4	213	411,4	171	308,5	205,6	170,7
18	42,4	239	382,1	191	286,6	191,0	158,6
19	37,4	266	355,5	213	266,6	177,8	147,6
20	33,1	295	331,3	236	248,4	165,6	137,5
