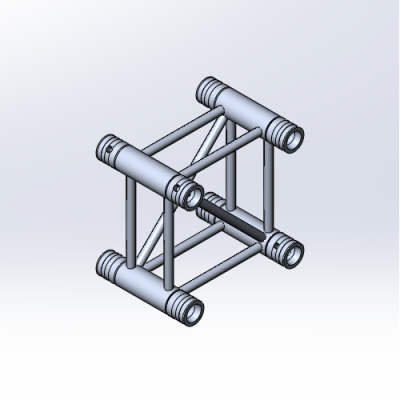

Ферма прямая 287х287, квадратное сечение, длина 0,21 м

Артикул: RS-TC-Q30L021

Категория ферм:

Прямые

Длина фермы, мм:

210

Серия ферм:

TC-Q30

Сечение:

Квадратное

Тип соединения:

Коннекторное

Материал:

Алюминий

Основная труба:

ø48х3

Раскосы:

ø16х2

Габаритные размеры:

287x287

(в сечении)

Межосевые размеры:

239x239

Габариты, (мм): 210x287x287

Вес, кг: 3

Цена: 10900 ₽

Производитель: ROSSTAGE

Описание

Длина фермы:

Нагрузки:

Равномерно распределенная
Центральная точечная
2-ух точечная
3-ех точечная
4-ех точечная


			Максимально допустимые точечные нагрузки
	Равномерно распределенная нагрузка		Центральная точечная нагрузка		2-ёх точечная	3-ёх точечная	4-ёх точечная
Длина	UDL	Прогиб	CPL	Прогиб	TPL	QPL	FPL
м	кг/м	мм	кг	мм	кг	кг	кг
1	1904,7	1	1904,7	1	952,4	633,8	476,1
2	949,3	4	1898,6	3	949,3	630,9	474,7
3	630,9	9	1859,2	7	946,3	627,8	473,1
4	471,6	17	1389,1	13	943,3	624,8	471,6
5	376,1	26	1105,9	21	829,4	552,9	458,9
6	305,3	37	916,0	30	686,9	458	380,1
7	222,7	51	779,5	41	584,6	389,7	323,5
8	169,1	66	676,4	53	507,3	338,2	280,7
9	132,3	84	595,5	67	446,6	297,7	247,2
10	106	104	530,3	83	397,7	265,1	220
11	86,5	125	476,2	100	357,2	238,1	197,6
12	71,8	149	430,7	119	323,1	215,4	178,7
13	60,2	175	391,8	140	293,8	195,9	162,6
14	51,1	203	357,9	163	285,7	179	148,6
15	43,7	233	328,3	187	246,2	164,1	136,2
16	37,7	265	301,9	212	226,4	151	125,2
