Беспротивовесная лебедка сценического подъема, 250 кг.
- Лебедка - беспротивовесная
- Номинальная грузоподъёмность - 170, 300, 500, 750, 1000 кг.
- Скорость - от 0,25 до 1 м/с, регулируемая
- Количество секций всех барабанов - 3, 4, 5, 6, 8 секций
- Количество барабанов - 1, 2 барабана
- Канатоёмкость секций барабана - от 6 до 40 м
- Мощность электродвигателя - от 1,5, до 5,5 кВт
- Модуль концевых выключателей - Stromag
- Тормозная система - Два тормоза
- Ручка ручного привода - Есть
- ТУ - Согласно правилам охраны труда в театрах и концертных залах
Лебедка электрическая беспротивовесная используется в театрах и на других сценах для подъема декораций, одежды сцены, светового и звукового оборудования в рамках беспротивовесной системы. Таким образом, тяговое усилие направлено на подъем или опускание металоконструкций с оборудованием.
РС-ЛСПБП-250-1,2кВт-7П6-ТУ 9681-001-65918453-2012

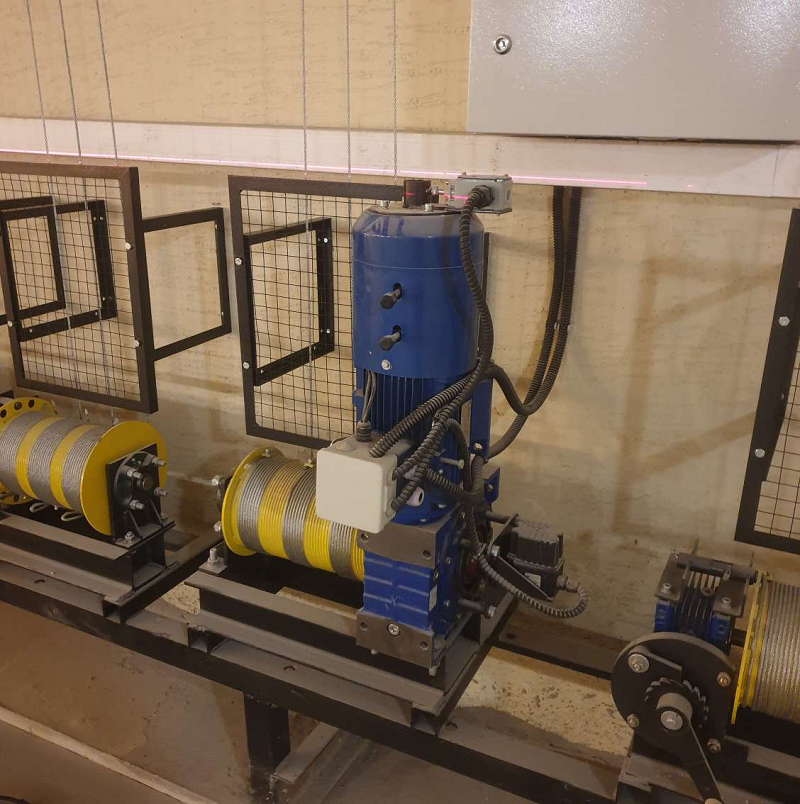

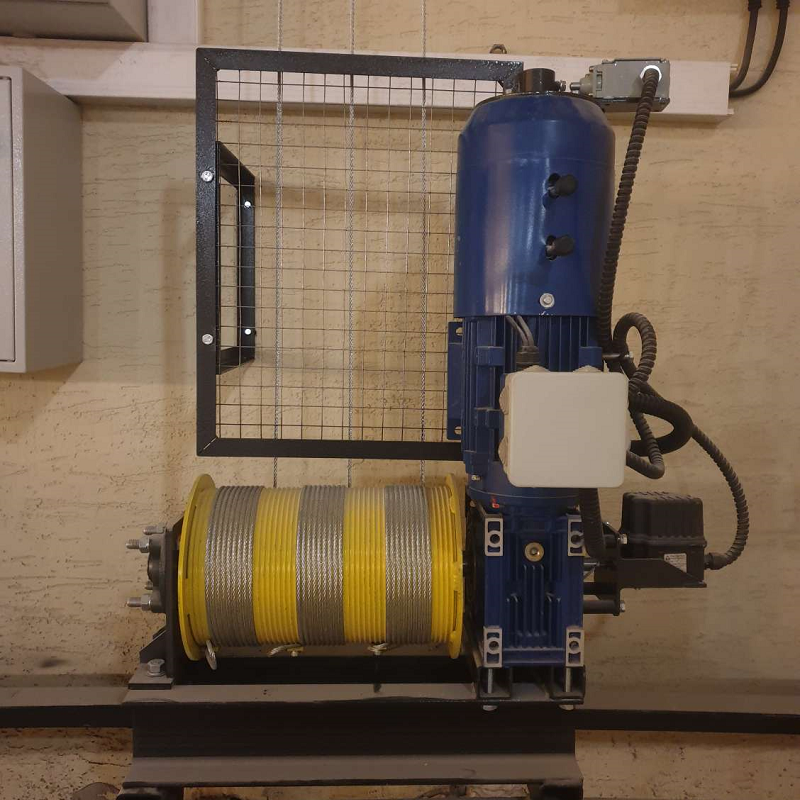

Лебедка сценического подъема беспротивовесная
Мотор-редуктор 1,5кВт. Редуктор червячный, тип NMRV090(110)
Тормоза двойные электромагнитные.
Коммандоаппарат TER четырехконтактный с рабочими и аварийными концевыми выключателями. Ручной аварийный привод
Грузопдъемность 250 кг.
|
Наименование параметра |
Значение |
|
Масса изделия (нетто), кг |
109 |
|
Габаритные размеры: - длина, мм - высота, мм - ширина, мм |
830 950 375 |
|
Максимальная грузоподъемность, кг |
250 |
|
Двигатель - маркировка - напряжение питания электродвигателя, В - частота, Гц - мощность, кВт - n ном. - Cos φ |
АИР 90L4E2*У2 EnBr 18-4815 380 50 2,2 1420 об/мин 0,83 |
|
Редуктор - тип - маркировка - передаточное отношение - обороты на выходном валу об/мин
|
Цилиндро-червячный NMRV 90 1/50 21 |
|
Барабан: - диаметр, мм - канатоемкость, м - количество ручьев в барабане |
190 6 3,4,5,6,7 |
|
Диаметр каната, мм Маркировка каната Рабочая нагрузка, кН Разрушающая нагрузка, кН |
5 DIN 3055 оцинкованный 2.94 14.7 |
|
Тип тормозов Питание тормозов, В Количество тормозов Тормозящий момент тормозов, Н*м Запас торможения, раз Срок службы, моточасов Цикл работы, моточасов |
Электромагнитные 220 2 120 2,4 10000 10000 |
|
Скорость подъёма груза, м/с Испытательные нагрузки, кг - статическая нагрузка - динамическая нагрузка - время испытания, мин Общая длина каната на 1(7х6) барабан, м Нормативный коэффициент запаса прочности, раз Фактический коэффициент запаса прочности, раз Маркировочная группа каната |
0-0.21
570 550 15 50
8 9 6х7+FC |
